Odvodnenie plochej strechy: ako zabezpečiť odvodnenie cez atiku

Význam správneho odvodnenia plochých striech

Odvodnenie plochej strechy je jedným z najdôležitejších aspektov pri navrhovaní a údržbe budov s plochými strechami. Ploché strechy ponúkajú moderný a estetický vzhľad, ale zároveň predstavujú výzvy z hľadiska odvodnenia. Bez správneho systému na odvádzanie vody sa môže hromadiť zrážková voda, čo môže viesť k poškodeniu strešného plášťa a konštrukcie budovy.  V tomto článku sa pozrieme na odvodnenie plochej strechy všeobecne, pričom sa bližšie zameriame na odvodnenie plochej strechy cez atiku. Toto riešenie patrí medzi efektívne a čoraz častejšie používané spôsoby, ktoré kombinujú funkčnosť s estetickým prevedením.

Čo je to plochá strecha?

Plochá strecha je typ strešnej konštrukcie, ktorá má nízky sklon, zvyčajne do 10 stupňov. Na rozdiel od šikmých striech, ploché strechy poskytujú čistý a moderný vzhľad, ktorý je obľúbený najmä v súčasnej architektúre. Ich dizajn umožňuje efektívne využitie priestoru, čo môže byť výhodou pre vytvorenie terás, zelených striech alebo inštaláciu solárnych panelov.

Ploché strechy sa zvyčajne skladajú z niekoľkých vrstiev, ktoré spoločne zabezpečujú ich funkčnosť a trvanlivosť. Tieto vrstvy zahŕňajú nosnú konštrukciu, parozábranu, tepelnú izoláciu a hydroizolačnú vrstvu. Každá z týchto vrstiev má svoj špecifický účel a pomáha predchádzať problémom s odvodnením plochej strechy.

Výzvy spojené s plochými strechami

Aj keď ploché strechy prinášajú mnoho výhod, predstavujú aj určité výzvy, najmä pokiaľ ide o odvodnenie. Vďaka nízkemu sklonu môže voda pri nedostatočnom odvodnení zostať na streche, čo zvyšuje riziko presakovania a poškodenia strešného plášťa. Preto musí byť súčasťou plochej strechy aj  efektívny systém na odvádzanie vody.

V súčasnosti sú ploché strechy populárne nielen na komerčných budovách, ale aj na moderných rodinných domoch. Okrem estetických a funkčných výhod umožňujú aj jednoduchší prístup k strešným komponentom, ako sú ventilačné systémy, potrubia a solárne panely.

Metódy odvodnenia plochej strechy

Interné zvody

Interné zvody sú jednou z najbežnejších metód odvodnenia plochých striech. Voda sa odvádza cez vertikálne potrubia, ktoré sú integrovanou súčasťou budovy. Tieto systémy sa často preferujú v oblastiach s chladnejším podnebím, pretože teplo z budovy pomáha udržiavať zvody bez ľadu. Interné zvody sú esteticky nenápadné, no vyžadujú dôkladnú inštaláciu a pravidelnú údržbu, aby sa predišlo upchatiu a únikom.

Externé zvody

Externé zvody odvádzajú vodu pomocou potrubí umiestnených na vonkajšej strane budovy. Tento systém je jednoduchší na údržbu a opravy, pretože je ľahko prístupný. Externé zvody sú obvykle lacnejšie na inštaláciu, ale môžu byť náchylné na zamŕzanie v chladnom počasí. Tento typ odvodnenia je často viditeľný, čo môže mať vplyv na estetiku budovy.

Kombinované systémy

Kombinované systémy využívajú prvky oboch interných a externých zvodov, čím ponúkajú flexibilitu a vyššiu účinnosť. Takéto systémy sa navrhujú tak, aby optimalizovali odvodnenie na základe špecifických podmienok budovy a lokality. Výhodou kombinovaných systémov je ich schopnosť zvládnuť väčšie objemy vody a prispôsobiť sa rôznym architektonickým požiadavkám.

Výber správnej metódy

Pri výbere vhodného systému odvodnenia by sa mali zvážiť faktory ako klimatické podmienky, veľkosť a tvar strechy, materiál strešnej krytiny a estetické požiadavky. Spolupráca s odborníkmi na dizajn a inštaláciu odvodnenia je kľúčová pre zabezpečenie dlhej životnosti a funkčnosti strechy.

Odvodnenie plochej strechy cez atiku

Čo je atika?

Atika je vyvýšený okraj alebo múrik, ktorý obklopuje plochú strechu. Slúži ako estetická konštrukcia stavby a zároveň je najmä funkčný prvok, ktorý pomáha chrániť strechu pred vetrom a smerovať vodu k odtokovým bodom. Atika sa vyrába z rôznych materiálov, ako sú betón, tehla alebo kov.  Navrhuje sa tak, aby ladila s celkovým vzhľadom budovy.

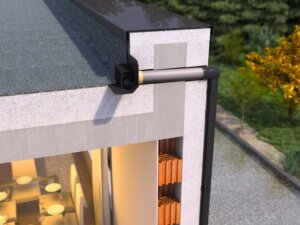

Mechanizmus odvodnenia plochej strechy cez atiku

Odvodnenie cez atiku funguje tak, že voda zo strechy sa smeruje na určité miesta, kde môže bezpečne odtekať. Tento proces je podporený miernym sklonom strechy smerom k odtokovým bodom. V atike sa môžu osadiť chrliče s odtokovými rúrami a poistné prepady,  ktoré zabezpečia efektívne odvádzanie vody z povrchu strechy cez atiku.

Výhody odvodnenia cez atiku

Estetika: Atika môže zlepšiť vzhľad budovy tým, že skryje strešné systémy a vytvára čisté línie. Moderné atikové adaptéry, zberné kotlíky a zvodové systémy, ktoré odvádzajú dažďovú vodu po vonkajšej strane fasády, dodajú budove moderný vzhľad.

Ochrana: Atikový múr poskytuje dodatočnú bariéru proti vetru a zamedzuje šíreniu plameňov v prípade požiaru.

Flexibilita: Umožňuje kombináciu s inými odvodňovacími systémami pre zvýšenie efektívnosti.

Nevýhody a výzvy

Údržba: Odtokové prvky atiky vyžadujú pravidelnú kontrolu a údržbu, aby sa zabránilo upchatiu.

Komplexita inštalácie: Nevhodne navrhnuté odvodnenie môže viesť k hromadeniu vody a následným poškodeniam.

Výrobky používané pri odvodnení plochej strechy

Pri odvodnení plochej strechy je dôležité používať správne výrobky, ktoré zabezpečia efektívne odvádzanie vody a ochranu strešného plášťa. Medzi kľúčové produkty, ktoré sa pri tomto systéme používajú, patria strešný vpust, chrlič a poistný prepad. Tu je ich krátky popis a použitie:

Strešný vpust

Strešný vpust je základným prvkom odvodňovacieho systému plochej strechy. Slúži na zachytávanie dažďovej vody zo strechy a jej odvádzanie do kanalizačného systému alebo zberných nádob. Vpusty sa umiestňujú priamo na povrchu strechy, v najnižších vyspádovaných bodoch, aby zabezpečili efektívne odtekanie vody. Existujú rôzne typy strešných vpustov – s vyhrievaním pre prevenciu pred zamŕzaním, s filtrom na zachytávanie nečistôt a s vodotesnými pripojeniami na rôzne materiály hydroizolácie.

Strešný vpust sa zvyčajne pripája na vertikálne kanalizačné rúry, a horizontálne odvodňovacie potrubie, ktoré vedie stropom ku kraju budovy a tam odvádza dažďovú vodu dole, do kanalizačného systému, retenčných nádrží alebo zberných systémov dažďovej vody. V rodinných domoch sa potrubie zvyčajne inštaluje do stropu, v priemyselných halách alebo obchodných centrách ho môžete vidieť pod stropom budovy. Najčastejšie sa strešné vpusty napájajú na PVC rúry, ktoré majú vysokú odolnosť voči vlhkosti, chemikáliám a dlhú životnosť. Pri napojení sa dbá na vodotesnosť spoja, často pomocou tesniacich manžiet alebo špeciálnych spojovacích prvkov.

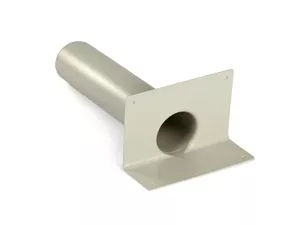

Chrlič

Strešný chrlič je estetický a zároveň funkčný prvok, ktorý sa používa na odvodnenie plochej strechy cez atiku. Inštaluje sa na miestach kde sa plochá strecha napája na atikový múr.  Chrlič prechádza atikou na vonkajšiu stranu budovy, kde sa napája na atikový adaptér alebo zberný kotlík.  Voda prechádza  chrličom cez atiku, cez adaptér alebo kotlík, a ďalej sa odvádza klasickými zvodovými rúrami dole na zem, priamo do kanalizácie alebo zberných systémov.  Chrliče sa vyrábajú v rôznych tvaroch a materiáloch, preto sa dajú použiť s rôznymi typmi hydroizolácie (napr. PVC, FPO/TPO). Okrem svojej funkčnosti môže byť chrlič aj estetickým doplnkom fasády budovy.

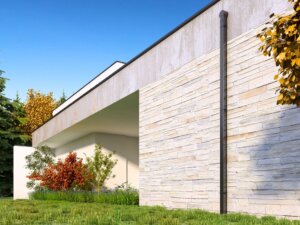

Atikový adaptér

Atikový adaptér Galeco je praktický a inovatívny prvok odvodňovacieho systému prechádzajúceho cez atiku, ktorý slúži na efektívne prepojenie strešného chrliča alebo okrúhlej kanalizačnej rúry o priemere 110 mm s okrúhlymi alebo hranatými odkvapovými rúrami. Umožňuje odvádzanie dažďovej vody z plochých striech cez atiku, pričom zachováva estetický  a moderný vzhľad budovy. Tento adaptér sa môže montovať na vonkajšej strane fasády, alebo v izolačnej vrstve budovy, ako súčasť skrytého odkvapového systému. Vyrába sa v 3 variantoch.

Zberný kotlík

Zberný kotlík je dôležitý prvok systému odvodnenia plochej strechy, ktorý slúži na prepojenie odvodňovacích prvkov, ako je strešný chrlič prechádzajúci cez atiku, s vertikálnym dažďovým zvodom. Jeho hlavnou úlohou je zhromažďovanie dažďovej vody a jej efektívne odvádzanie do kanalizačného systému. Vďaka svojmu dizajnu zabezpečuje hladký tok vody a je flexibilným riešením často využívaným pri odvodnení plochej strechy cez atiku.

Poistný prepad

Poistný prepad predstavuje bezpečnostný prvok v systéme odvodnenia plochej strechy. Používa sa ako záložné riešenie v prípade, že hlavný systém odvodnenia (napríklad strešný vpust alebo chrlič) nefunguje správne. Poistný prepad sa zvyčajne inštaluje do atikového múra, o niečo vyššie ako hlavný odvodňovací systém a slúži na odvádzanie prebytočnej vody, čím zabraňuje zaplaveniu strechy. Tento prvok je obzvlášť dôležitý pri intenzívnych dažďoch alebo v prípade upchania hlavného vpustu.



PIR spádové dosky

Spádovanie plochej strechy je kľúčovým krokom pri jej návrhu a realizácii. Správny spád zabezpečí plynulé odvádzanie dažďovej vody smerom k odvodňovacím prvkom, ako sú strešné vpusty, chrliče alebo prepadové systémy. PIR spádové dosky umožňujú tento proces vykonať presne a efektívne.

BauderPIR spádové dosky od výrobcu Bauder sú moderným a efektívnym riešením, ktoré sa používajú na vytvorenie požadovaného spádu na plochých strechách. Tieto dosky z tuhej polyuretánovej peny (PIR) vynikajú vynikajúcimi tepelnoizolačnými vlastnosťami a nízkou hmotnosťou. Vďaka precíznemu tvarovaniu dokážu PIR spádové dosky zabezpečiť rovnomerné odtekanie vody zo strechy, čím minimalizujú riziko jej stagnácie a následného poškodenia strešného systému. PIR spádové dosky sa vyrábajú v rôznych hrúbkach a sklone, čo umožňuje ich prispôsobenie individuálnym potrebám projektu. Požadované spády sa určujú na základe projektovej dokumentácie.  Spoločnosť LAMINA PREŠOV v spolupráci s technickými poradcami od výrobcu BAUDER vám s tým radi pomôžu.

Hydroizolačná vrstva

Po inštalácii spádových dosiek sa na ich povrch aplikuje kvalitná hydroizolačná vrstva, ktorá chráni celú strešnú konštrukciu pred prenikaním vody. Na hydroizoláciu plochej strechy sa najčastejšie používajú strešné fólie PVC, strešné fólie FPO/TPO alebo asfaltové pásy.

Použitím týchto výrobkov zabezpečíte efektívne fungovanie systému odvodnenia plochej strechy. Každý z nich má svoju špecifickú funkciu, ktorá prispieva k ochrane strešnej konštrukcie a budovy pred poškodením spôsobeným vodou. Pri ich výbere a inštalácii sa odporúča konzultácia s odborníkmi, aby boli dodržané všetky technické a bezpečnostné požiadavky.

Technické aspekty a odporúčania

Návrh sklonu: sklon strechy smerom k odtokom musí byť dostatočný, aby sa predišlo stagnácii vody.

Výber materiálov:  všetky použité materiály musia byť kompatibilné.

Pravidelná kontrola:  odporúča sa pravidelná kontrola a údržba odtokových systémov dva krát ročne.



Dôležité faktory pri výbere systému pre odvodnenie plochej strechy

Klimatické podmienky

Jedným z najdôležitejších faktorov pri výbere správneho systému odvodnenia je klimatická oblasť, v ktorej sa nehnuteľnosť nachádza. V oblastiach s vysokými zrážkami alebo častými prívalovými dažďami volíme systém s väčšou kapacitou a schopnosťou rýchlo odvádzať vodu. Naopak, v oblastiach s miernym podnebím môžu postačovať jednoduchšie systémy.

Veľkosť a tvar strechy

Veľkosť a tvar strechy priamo ovplyvňujú výber systému odvodnenia plochej strechy. Rozsiahle strechy vyžadujú robustnejšie riešenia, ktoré zvládnu väčšie množstvo vody. Taktiež treba zohľadniť sklon strechy, pretože pri nízkom sklone je riziko hromadenia vody väčšie. Tvar strechy, vrátane prítomnosti rôznych úrovní alebo výčnelkov, môže vyžadovať špecifické riešenia na zabezpečenie efektívneho odvodnenia.

Materiál strešnej krytiny

Materiál použitý na strešnú krytinu môže ovplyvniť výber systému odvodnenia. Niektoré materiály, ako napríklad kovové strechy, môžu umožniť rýchlejší odtok vody, zatiaľ čo iné, ako je asfaltová krytina, môžu vyžadovať dodatočné opatrenia na zabránenie priesakom. Materiál odvodňovacieho systému by mal byť kompatibilný so strešným materiálom, aby sa predišlo korózii alebo iným problémom.

Estetické požiadavky

Estetika je dôležitým faktorom, najmä pre rezidenčné nehnuteľnosti a komerčné budovy, kde vzhľad hrá významnú úlohu. Niektoré systémy odvodnenia ladia s architektúrou budovy, buď svojou nenápadnosťou alebo naopak tým, že sa stávajú dizajnovým prvkom. Výber vhodných farieb a materiálov môže pomôcť dosiahnuť harmonický vzhľad.

Náklady na inštaláciu a údržbu

Pri výbere systému odvodnenia plochej strechy by sme mali zvážiť aj finančné aspekty. Náklady na inštaláciu sa môžu líšiť v závislosti od zložitosti systému a materiálov. Taktiež by sme mali zohľadniť dlhodobé náklady na údržbu, pretože kvalitnejší systém môže znížiť nároky na opravy a údržbu v budúcnosti. Investícia do spoľahlivého a na údržbu nenáročného systému  sa môže ukázať ako ekonomicky výhodná v dlhodobom horizonte.

Údržba a kontrola odvodňovacích systémov na plochých strechách

Význam pravidelnej údržby

Pravidelná údržba odvodňovacích systémov zabezpečuje ich efektívne fungovanie a dlhú životnosť. Bez správnej údržby sa môžu v systéme hromadiť nečistoty, ktoré môžu viesť k upchatiu a následným záplavám na streche. Údržba je kľúčová najmä v oblastiach s častými zrážkami, kde sú systémy pod väčším tlakom.

Krok 1: Vizuálna kontrola

Prvým krokom údržby je vizuálna kontrola. Odporúča sa prehliadať strechu a odvodňovací systém aspoň dvakrát ročne, najlepšie na jar a na jeseň. Pri kontrole hľadajte viditeľné poškodenia, ako sú praskliny, netesnosti alebo hromadenie nečistôt. Venujte pozornosť aj spojom a upevneniam, ktoré môžu byť oslabené.

Krok 2: Odstraňovanie nečistôt

Nečistoty, ako sú lístie, konáre alebo iný odpad, môžu výrazne ovplyvniť funkčnosť odvodňovacích systémov. Tieto nečistoty môžu brániť prietoku vody a spôsobiť upchatie. Pravidelné čistenie odtokových prvkov a použitie ochranných košíkov alebo lapačov môže pomôcť minimalizovať hromadenie nečistôt.

Krok 3: Kontrola a oprava poškodení

Počas kontroly by ste mali pozorne sledovať akékoľvek známky poškodenia, ako sú korózia na kovových častiach, praskliny v plastových komponentoch  alebo v samotnej strešnej krytine.  Poškodené časti by sa mali  okamžite opraviť alebo vymeniť.

Krok 4: Testovanie prietoku vody

Po vyčistení a oprave systému je dôležité otestovať jeho funkčnosť simuláciou prietoku vody. Vykonáme to jednoducho, naliatím vody do systému a pozorovaním, ako rýchlo a efektívne sa odvádza. Tento test umožňuje identifikovať potenciálne problémy, ktoré by sme mohli prehliadnuť počas vizuálnej kontroly.

Krok 5: Pravidelná profesionálna údržba

Aj keď je mnoho úloh spojených s údržbou, ktoré môžete vykonať sami, pravidelná kontrola odborníkom môže identifikovať skryté problémy a predchádzať väčším poruchám. Profesionálna údržba zahŕňa detailnú kontrolu všetkých komponentov systému a zabezpečuje, že všetky prvky fungujú správne.

Zhrnutie kľúčových bodov

V článku sme sa zaoberali rôznymi aspektmi odvodnenia plochých striech, pričom sme poukázali na jeho dôležitosť pre ochranu a dlhodobú funkčnosť budov. Diskutovali sme o rôznych metódach odvodnenia vrátane interných a externých zvodov, ako aj o špecifickom prístupe odvodnenia cez atiku. Zdôraznili sme faktory, ktoré by sme mali zvážiť pri výbere správneho systému, od klimatických podmienok po materiálové možnosti a náklady.

Význam správneho odvodnenia plochej strechy

Správne odvodnenie plochej strechy je základným predpokladom pre ochranu budovy pred poškodením, ktoré môže spôsobiť nahromadená dažďová voda. Zabraňuje hromadeniu vody, ktoré môže viesť k presakovaniu, vzniku plesní a štrukturálnym problémom. Efektívne odvodnenie je preto neoddeliteľnou súčasťou architektonického návrhu a údržby nehnuteľností.

V článku sme si priblížili všeobecné princípy odvodnenia plochých striech a detailnejšie sme sa zamerali na odvodnenie plochej strechy cez atiku. Systémy odvodnenia plochej strechy umožňujú diskrétne a spoľahlivo odvádzať dažďovú vodu, vyžadujú si ale precízne technické spracovanie. Kľúčovým prvkom je správne spádovanie, umiestnenie a inštalácia vpustov a prestupov cez atiku.

Pri návrhu a realizácii odvodnenia plochej strechy využite profesionálnu konzultáciu a inštaláciu. Spolupráca s odborníkmi vám zaručí funkčnosť a spoľahlivosť celého systému plochej strechy.  Investícia do kvalitného systému odvodnenia plochej strechy cez atiku sa vždy vypláca – či už ide o ochranu budovy, predĺženie jej životnosti alebo spokojnosť s jej estetickým vzhľadom. Ak plánujete výstavbu alebo rekonštrukciu, dôkladne zvážte toto riešenie a poraďte sa s odborníkmi, aby ste dosiahli najlepšie výsledky.

S rastúcim záujmom o udržateľné a ekologické stavebné riešenia sa odvodnenie plochých striech stáva oblasťou, kde sa neustále objavujú nové technológie a materiály. V budúcnosti môžeme očakávať ešte väčší dôraz na efektívne a ekologické riešenia v oblasti odvodnenia.

Investícia do kvalitného systému odvodnenia plochej strechy sa vypláca nielen v podobe dlhšej životnosti strechy a budovy, ale aj v podobe pokoja mysle, ktorý prináša vedomie, že strecha odolá aj tým najnáročnejším poveternostným podmienkam.

Ak plánujete výstavbu alebo rekonštrukciu plochej strechy, neváhajte sa obrátiť na odborníkov, ktorí vám pomôžu vybrať a implementovať ten najvhodnejší systém odvodnenia pre vaše konkrétne potreby.
